一、工程設計

1.嘉峪關新城鎮21平米冷藏庫安裝平面設計圖

2.制冷設備選擇

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生渦旋式壓縮機。

1. 制冷壓縮機品牌選用艾默生谷輪ZF系列。

2. 整套冷庫采用一套艾默生谷輪壓縮機組，保鮮庫壓縮機型號為ZB38。

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用渦旋壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

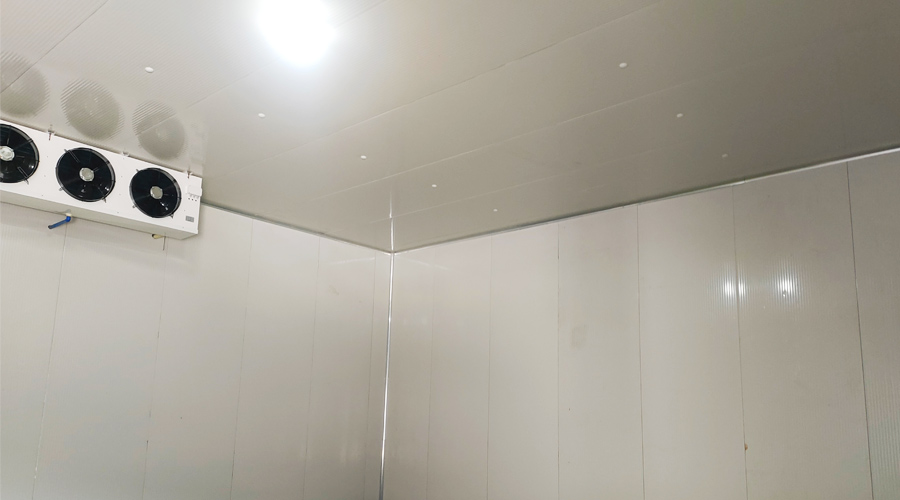

4.2 庫體設計

冷藏保鮮庫庫板選用厚度δ=100mm聚氨酯現場噴涂設計，聚氨酯保溫材料設計容重 36±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

地面保溫采用兩層單層厚度δ=50mm 高密度擠塑板（XPS）分錯鋪設，地面保溫層總厚度≥150mm，擠塑板容重27± 2kg/m3。擠塑板優點是：具有較好的保溫隔熱性能，極高的抗壓強度，良好的尺寸穩定性，較低的吸水性。擠塑聚苯乙烯泡沫板性能指標。

冷庫門的確定，冷庫門尺寸1000mm×2100mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2， 氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

常見肉類冷庫儲藏溫度

（1）凍豬肉冷庫溫度：-12℃，相對濕度為95~100%，時間：3~5個月；

（2）凍豬肉冷庫溫度：-18℃，相對濕度為95~100%，時間：8~10個月；

（3）凍豬肉冷庫溫度：-20℃，相對濕度為95~100%，時間：10~12個月；

（4）凍豬分割肉（包裝）冷庫溫度：-18℃，相對濕度為95~100%，儲存時間：10~12個月。
