武威民勤1200平米蔬菜冷庫安裝工程

來源：作者：更新于：2023年03月28日 10時閱讀：0

甘肅武威1200平米蔬菜保鮮冷庫基本信息概括

地址：甘肅武威	冷庫名稱：蔬菜保鮮庫	冷庫尺寸：15804（分4間）
冷庫門：2100*2600聚氨酯冷庫平移門	制冷劑：R22	蒸發方式：冷風機
冷庫溫度：0-5℃	降溫時間：24h	冷凝方式：蒸發式冷凝器
機組型號：RC-140DM	維護結構：聚氨酯冷庫板	化霜方式：熱氟融霜

一、工程概況：

本工程為武威民勤1200平米蔬菜冷庫項目。冷庫保溫材料為聚氨酯冷庫板，制冷系統為氟利昂直接蒸發系統，制冷機組安裝在冷庫附近，既便于管道連接又不占有效空間。

甘肅武威1200平米蔬菜保鮮冷庫基本信息概括設計案例圖

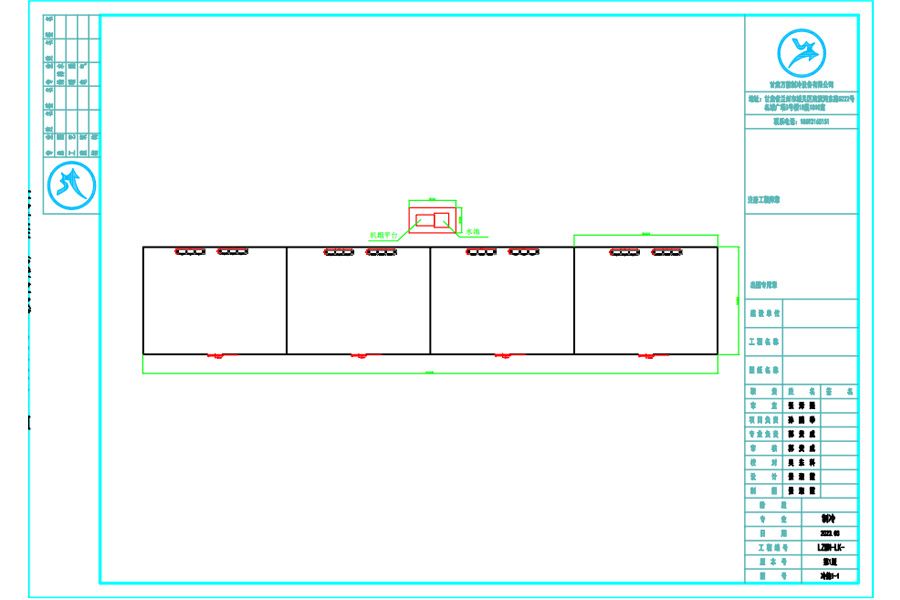

甘肅武威1200平米蔬菜保鮮冷庫設計平面圖

二、工程內容：

工程內容包括下列各項：

1、制冷工藝安裝工程；

2、電氣及自控系統安裝工程；

3、系統調試交工

三、施工中采用的規范及技術標準：

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

四、施工力量的準備工作：

本項目工程量大，技術復雜。需與其它專業交叉施工。為加強管理，保證工程質量與工期，公司將派技術門類齊全的項目經理部負責本工程，現場進行管理和統一指揮，庫體、制冷、電氣各個專業的技術人員各負其責。另外設立專職安全員、質檢員、材料員，做好現場管理工作。

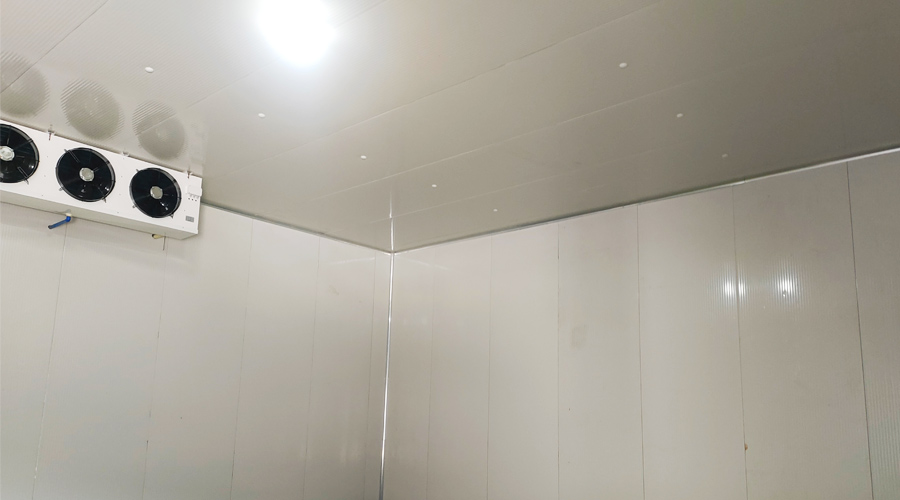

甘肅武威1200平米蔬菜保鮮冷庫

五、現場臨時設施：

1、設備、材料運輸：

主機設備采用運輸加保險的形式，貨到現場后安裝吊車下車，然后通過電動倒鏈拉進機房就位，在地面上鋪設滾筒以便輕松就位。輔助設備和管道材料，組織人員通過穿堂走廊搬運到安裝部位。

2、現場施工條件：

a、施工電源引至施工現場；

b、提供施工面，道路暢通，有材料堆放場所或臨時倉庫；

c、在系統調試前應將電源引至乙方配電柜，水源引至乙方用水設備。

3、施工機具與材料的準備：

a、為適應工程的特點，應按機具計劃提前準備施工機械和專用工具。

b、為配合個工種交叉施工，小組工具應有單獨的存放地點，以便于小組管理。

c、材料部門應提前做好材料的準備工作，保證及時供應合格的材料。

4、技術準備工作：

a 、施工人員首先應認真審查施工圖紙及有關資料，及時準確的做出施工預算，預算人員根據設計預算和施工預算做出兩算對比。

b、施工員、施工小組和預留、預埋配合人員應做好施工記錄，保管好圖紙和文件資料。

c、在施工中施工員對施工小組進行詳細的技術交底，各專業人員可結合本工程特點，組織進行參觀學習。

六、蔬菜預冷庫工程安裝

1、制冷管道安裝

制冷設備安裝時應嚴格按規范規程施工，穿過庫板的管道需采取避震措施。
管道內部一定要保持清潔，嚴禁污物及水分進入系統。
管道支架應固定牢固，間距根據管徑大小確定。
管道坡度：凝結水管為 0.01，坡向放水方向。
管道保溫：管道的支、吊、托架必須設置與保溫層的外部，管道在穿過支、吊、托架處鑲以墊木，墊木厚度與保溫層相同，寬度與支架一致。

2、機組的安裝：

制冷設備全部采用優質產品，要求按時供貨。設備裝完后未交工前也要有保護措施。

安裝按廠家要求，如無要求時可按規范執行，風機在試車時前要進行清洗。

3、冷凝器安裝

冷凝方式選擇蒸發式冷凝器，蒸發式冷凝器集冷卻塔、冷凝器、循環水池、循環水泵和水管于一體，減少了冷卻塔、循環水泵、水管等設備，降低了冷卻塔/冷凝器系統中單個部件的處理和安裝成本。由于蒸發式冷凝器高效利用蒸發式冷卻換熱方式，可有效降低換熱面積、風扇數量和風機電機功耗。

蒸發式冷凝器
